3.1Ubiix PBX 的架构

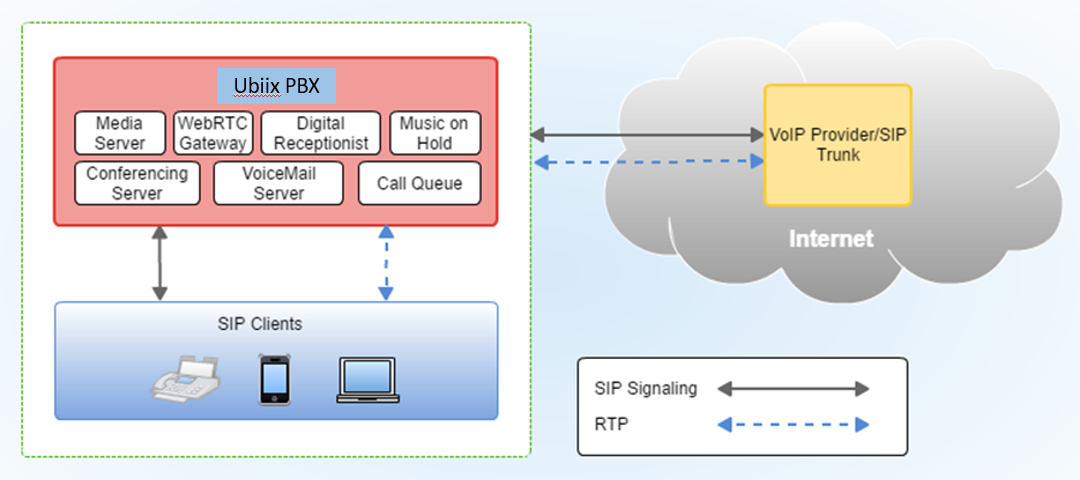

图1：Ubiix PBX 在局域网里的典型架构
如图 1 所示，PBX 运行在局域网时，分机用户从局域网注册到 PBX，然后分机用户之间可以互相进行呼叫。同时，分机用户通过 PBX 所配置的 VoIP 运营商或者 SIP 中继，可以与传统的 PSTN 网络的固定电话以及手机（中国移动、电信、联通）进行通话。

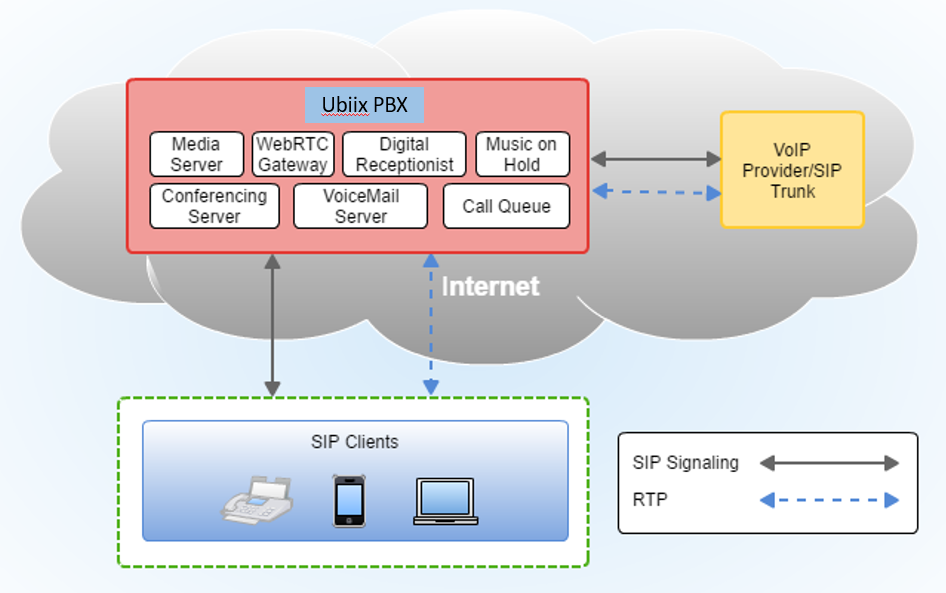

图2： Ubiix PBX 在 Internet 上的典型架构
如图 2 所示，Ubiix PBX 部署在 Internet 上面，拥有一个公网 IP 或者域名。分机用户可以从公网或者局域网注册到 PBX，并与其他的分机用户之间进行音视频通话。同时，分机用户通过 PBX 所配置的 VoIP 运营商或者 SIP 中继，可以与传统的 PSTN 网络的固定电话以及手机（中国移动、电信、联通）进行通话。

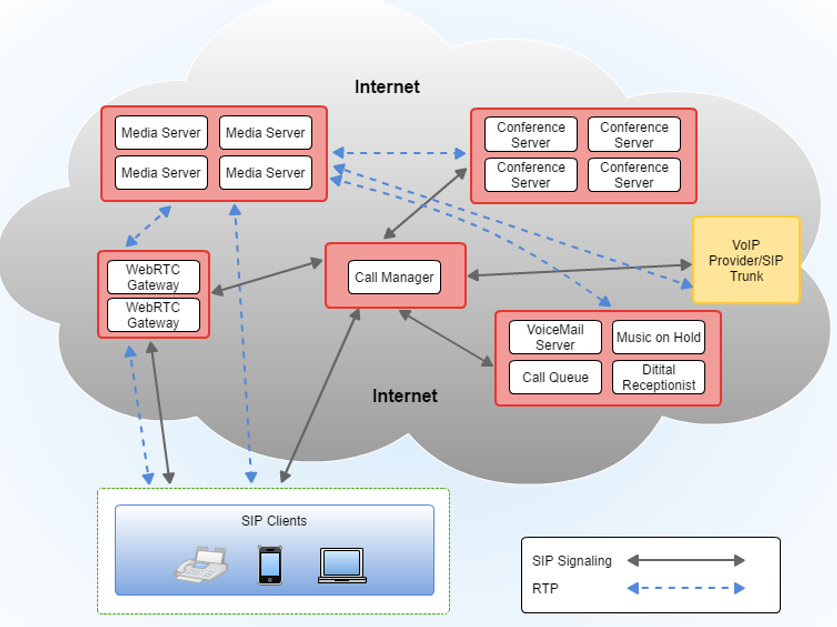

图3：Ubiix PBX 在互联网上的大规模高扩展部署
如图3所示，Ubiix PBX 的 Call Manager 服务器部署在单独的服务器上，媒体服务器、会议服务器、WebRTC网关、语音邮件服务器、虚拟接待服务器、呼叫队列服务器以及 Music On Hold 服务器分别部署在多台单独的服务器上，这些服务器之间组成一个集群。
SIP 客户端注册到 Ubiix PBX 的 Call Manager 服务器并进行呼叫，呼叫建立后，所有媒体流的 RTP 包以及音频视频会议、语音邮件等处理都将分别由不同的服务器进行处理，
采用集群方式部署的 Ubiix PBX 系统，可以轻松地支撑 10,000 路以上的并发呼叫通话，并且可以随着服务器数量地增加支持更多。
3.2Ubiix PBX 的部署模式
Ubiix PBX 支持多种方式部署以适应不同的应用场景。支持在局域网或者 Internet 上的部署，支持各种虚拟化平台，支持多种主流云平台比如 AZURE、AWS、阿里云、UCloud、Linode， Digital Ocean、腾讯云等。
Ubiix PBX 成功安装后，只需要简单地点击几下鼠标就能够完成必要的设置，让 Ubiix PBX 正常运行。
运行 Ubiix PBX 配置向导
Ubiix PBX 提供的设置向导将指引你完成几项必须的设置，让系统运行起来。
双击 Windows 桌面的“PortPBX 管理控制台”图标，或者从开始菜单里选择并单击打开“PortPBX 管理控制台”。

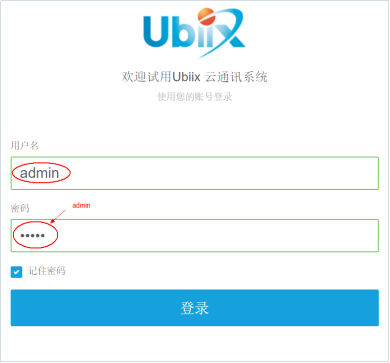

2. 输入管理员用户名和密码（默认为 admin/admin），然后点击“登录”按钮。注意：用户名和密码均区分大小写，请注意核对。输入正确的用户名和密码并成功登录之后，系统将会自动弹出配置向导，您只需要根据向导的指引逐步完成配置。
如果要修改 admin 的默认密码，请在登录管理控制台之后，点击左侧菜单“用户资料”>“常规”进行修改。
在局域网里部署 Ubiix PBX
假定我们需要将 Ubiix PBX 部署在一个局域网里，整个局域网通过路由器和 Internet 连接，安装 Ubiix PBX 的服务器 IP 地址是 192.168.0.28。同时在 PBX 里配置了 VoIP 运营商或者 SIP 中继，使得局域网里注册到 PBX 系统上的的分机用户不仅可以互相呼叫，还能通过配置好的 VoIP 运营商或者 SIP 中继与传统 PSTN 网络里的固定电话和手机进行呼叫通话。

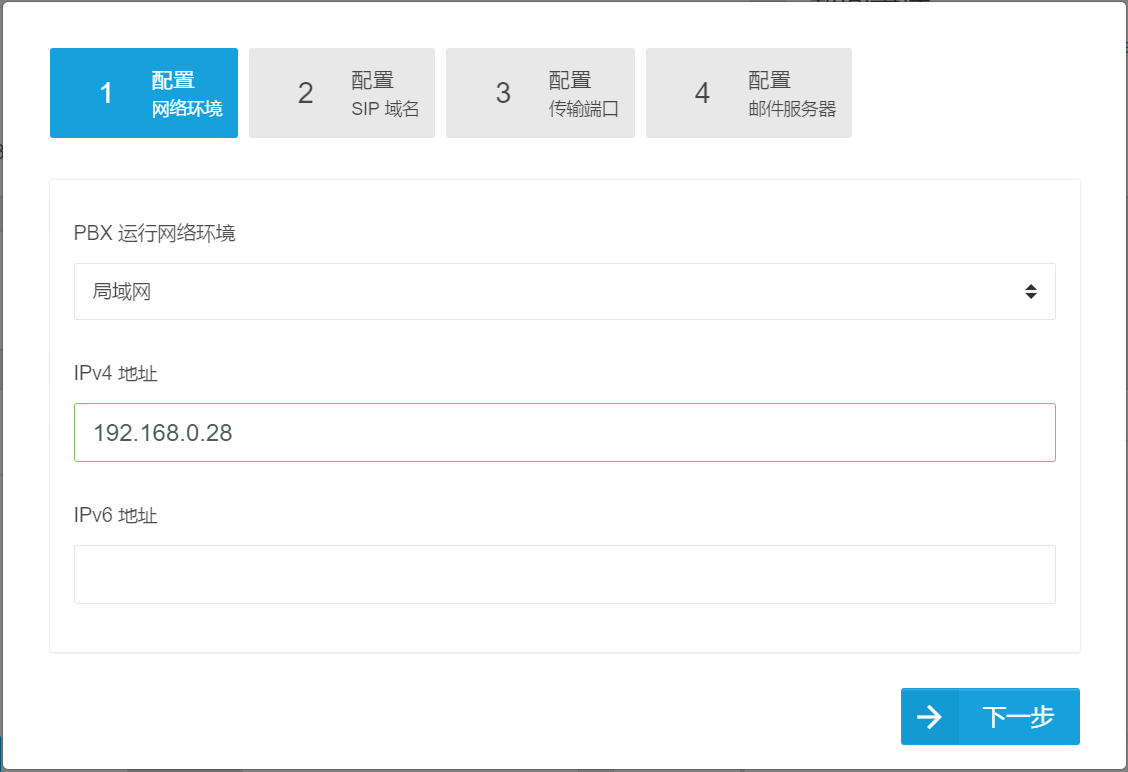

第一步：登录 Ubiix PBX 的管理控制台，在弹出的配置向导的第一步，选择PBX运行在局域网，并在下面的输入框输入 PBX 的所在的服务器的局域网 IP地址：192.168.0.28。PBX 支持 IPv4 或 IPv6 地址，在此示例中，我们使用 IPv4 地址。
注意：在这里，不能输入回路接口 IP 127.0.0.1，必须输入 PBX 所在服务器的正确局域网静态IP（不能使 DHCP 动态 IP）。必须确保你的 IP 电话机或者其他的 SIP 客户端与 PBX 服务器之间的网络通畅。
此处输入的 IP 地址就是 PBX 的 SIP 服务器地址，在 SIP 客户端或者 SIP IP 电话注册到 Ubiix PBX 的时候，需要输入该地址。

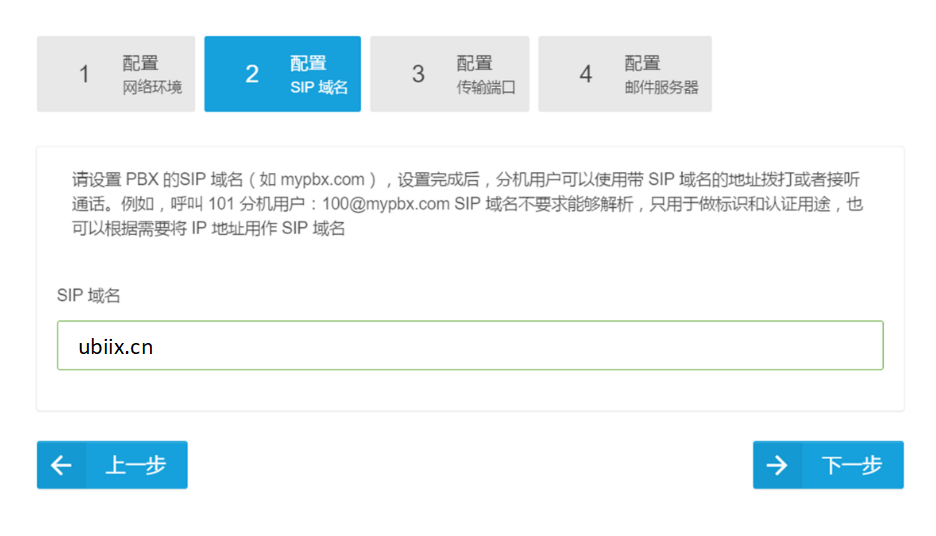

第二步：现在需要输入要使用的 SIP 域名，通常是完全限定域名（FQDN）。如果没有 FQDN，也可以仅使用 PBX 服务器的 IP 地址（在本例中为 192.168.0.28）来做为 SIP 域名。SIP 域名仅用作 SIP 消息认证，不要求必须能解析。
设置 SIP 域名之后，所有的分机用户的 SIP 账号地址都是如下形式：
sip:xxx@domain
假如我们设置的 SIP 域名是 ubiix.com 并创建了一个分机用户 101，那么 101 的 SIP 地址就是 sip:101@ubiix.com
如果您不希望使用域名，请输入安装了 Ubiix PBX 的计算机/服务器的私有 IP（例如 192.168.0.28），用于替代域名 (FQDN)。在此情况下分机 101 的 SIP 地址就是 sip:101@192.168.0.28。

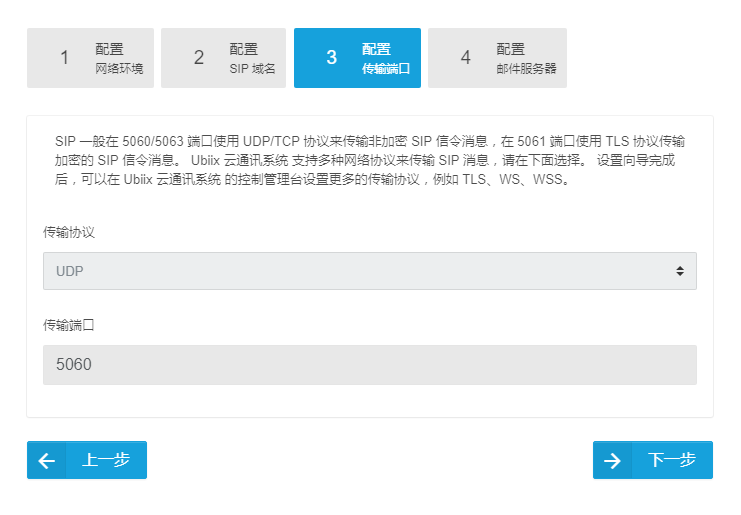

第三步：设置SIP消息的传输协议。系统默认设置 SIP 传输协议是 UDP 协议，绑定监听在 5060 端口。
注意：如果想要设置更多的SIP传输协议，可以在向导完成进入管理控制台后进行。
第四步：设置邮箱服务器。用户可以在该步骤设置电子邮件服务器，用于接收系统通知、语音信息、会议邀请及下载的文件等。Ubiix PBX 支持用户 SMTP 服务器或 Gmail SMTP 服务器。
注意：该步不是必填项，您可以根据需要进行设置。
点击“保存”按钮，就完成了 Ubiix PBX 的基本设置。然后，系统会自动跳转到管理控制台界面。
